Systèmes anodiques à courant imposé (PCCI)
BlueSpine propose une gamme complète de systèmes anodiques pour la protection cathodique par courant imposé (PCCI) des structures en béton armé. Deux familles complémentaires répondent aux différentes configurations d’ouvrage. Les anodes en titane activé (TiMMO), déclinées en plusieurs formats, s’adaptent aux besoins de chaque projet. La peinture électro-conductrice, quant à elle, est appliquée directement en surface pour une mise en œuvre non invasive.
Jusqu'à 50 ans
Durée de service
2 familles
Systèmes complets
EN ISO 12696
Conformité normative
Demander un devis
Anodes en titane activé (TiMMO)
Les anodes TiMMO sont des éléments anodiques inertes. Le titane activé ne se consomme pas sous l’effet du courant et garantit une durée de service de 50 ans. BlueSpine propose trois formats d’anodes TiMMO : anodes discrètes, rubans et treillis pour couvrir l’ensemble des géométries d’ouvrages.
Anodes discrètes
Anodes pré-enrobées et pré-câblées pour réduire les forages et optimiser les temps de pose
Lire plus
Rubans (ribbons)
Bandes continues en titane MMO pour surfaces étendues, installées dans des rainures de faible profondeur
Lire plus
Treillis
Couverture surfacique maximale pour les grandes surfaces en béton armé
Lire plus

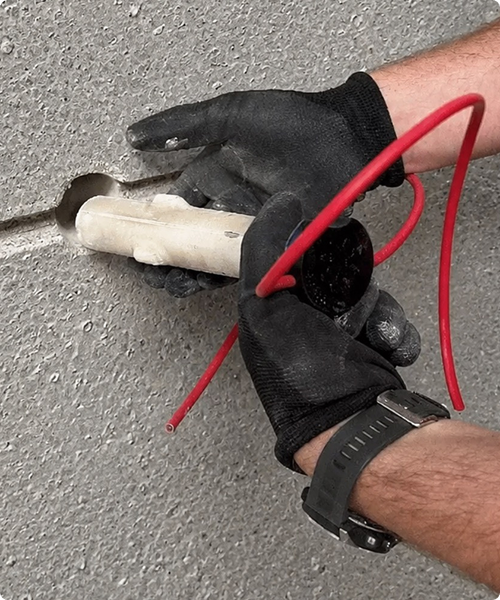

Anodes discrètes pré-enrobées et pré-câblées
Anodes discrètes pour protection cathodique par courant imposé conçues pour limiter les reprises de forage et optimiser les temps de pose
Les anodes discrètes BlueSpine sont des anodes en titane activé (TiMMO) pré-enrobées d’un micro-mortier isolant et pré-câblées en usine. Installées par forage, elles permettent de protéger les éléments à faible enrobage ou aux armatures profondes. Le risque de court-circuit avec les aciers existants est supprimé dès la pose.
Le pré-enrobage garantit un contact électrochimique optimal avec le béton dès la mise en place. Les câbles cuivre XLPE-XLPE assurent une distribution homogène du courant sur l’ensemble de la zone protégée. Leur capacité unitaire élevée permet également de réduire le nombre d’anodes et de forages nécessaires pour traiter une même zone.
Principaux avantages
Suppression du risque de court-circuit lié à l'interception d'une armature lors du forage
Anodes pré-enrobées et pré-câblées pour une pose plus rapide et plus fiable
Distribution homogène du courant et protection de surfaces plus importantes grâce à des câbles cuivre XLPE-XLPE à faible résistance électrique
Réduction du nombre d'anodes et de forages grâce à une capacité unitaire élevée
Contact électrochimique optimisé entre l'anode et le béton
Raccordement en chapelet rapide et fiable grâce aux manchons pré-isolés à sertir
Fourniture des accessoires de raccordement et d'injection associés
Applications
Traitement des éléments à faible enrobage
Protection des armatures profondes
Applications : poutres, poteaux, balcons stratégiques
Télécharger la fiche technique

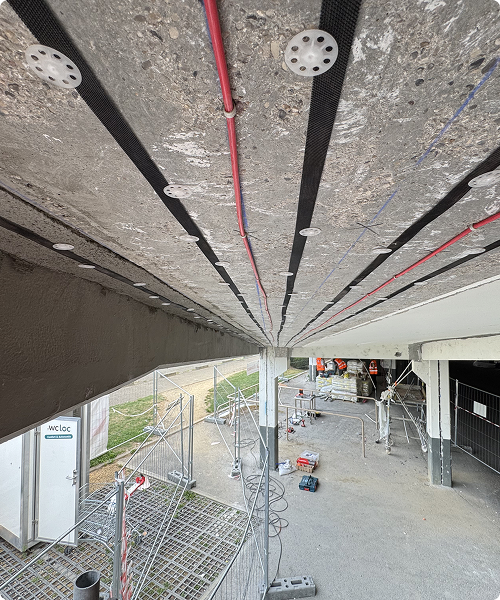

Rubans (ribbons)
Rubans anodiques en titane MMO pour la protection cathodique par courant imposé, conçus pour s’adapter à la géométrie et aux contraintes de l’ouvrage
Les rubans BlueSpine sont des bandes continues en titane MMO scellées dans des rainures de faible profondeur ou fixées directement à la surface du béton avant recouvrement par une couche de mortier. Leur espacement est ajusté selon le dimensionnement de l’installation. Plusieurs largeurs sont disponibles pour s’adapter à la densité de ferraillage, à l’agressivité de l’environnement et aux contraintes d’espace. Des bandes distributrices transversales en titane assurent une répartition homogène du courant sur l’ensemble de la surface.
Principaux avantages
Installation dans des rainures de faible profondeur (10 à 20 mm) limitant l'impact sur l'ouvrage
Espacement modulaire et plusieurs largeurs disponibles pour s'adapter à chaque projet
Répartition homogène du courant sur toute la surface grâce aux bandes distributrices transversales en titane
Densité de courant pouvant atteindre 35 mA/m²
Applications
Traitement des surfaces étendues nécessitant une répartition homogène du courant
Applications types : dalles, voiles, parois et poutres de section significative
Télécharger la fiche technique

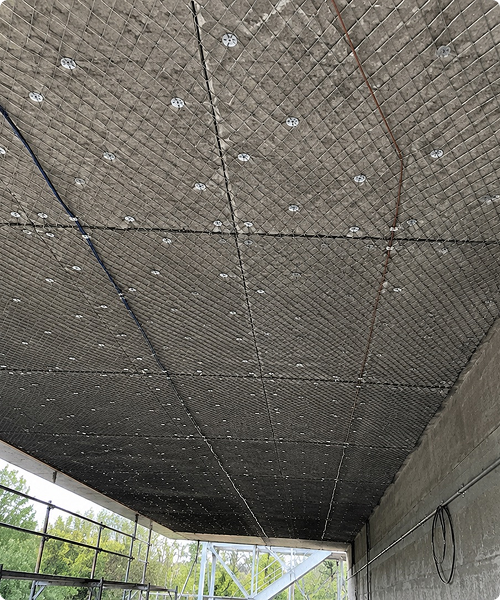

Treillis
Treillis anodiques en titane MMO offrant une couverture surfacique maximale pour les grandes surfaces en béton armé
Les treillis TiMMO offrent une couverture surfacique maximale. Intégrés dans un enduit de recouvrement, ils sont particulièrement adaptés aux grandes surfaces planes telles que les parkings, les piles de ponts ou les tabliers. Disponibles en plusieurs largeurs de maille, ils s’adaptent à la densité de ferraillage et à l’agressivité de l’environnement. Leur utilisation est définie lors de la phase d’étude.
Principaux avantages
Couverture surfacique maximale pour le traitement des grandes surfaces
Disponibles en plusieurs largeurs de maille
S'adaptent à la densité de ferraillage et aux environnements agressifs
Applications
Traitement des grandes surfaces planes
Applications types : parkings, piles de ponts, tabliers et autres surfaces étendues
Télécharger la fiche technique
Caractéristiques communes — Anodes TiMMO
| Durée de service | 50 ans |
| Substrat | Titane niveau 1 ASTM B 265 |
| Catalyseur | Oxydes métalliques mixte (MMO) |
| Densité de courant limite FHWA | 110 mA/m² (nominal) · 220 mA/m² (court terme) |
| Conformité | EN ISO 12696 |
| Câblage (anodes discrètes) | 2 × XLPE-XLPE rouge 2,5 mm² pré-câblés |
Peinture électro-conductrice
Peinture électro-conductrice pour la protection cathodique par courant imposé appliquée directement sur le béton
La peinture électro-conductrice BlueSpine est un système anodique appliqué directement sur le béton, sans forage ni mortier de ragréage nécessaire au recouvrement de la surface anodique. Elle associe une anode primaire en alliage cuivre-platine à un revêtement conducteur en carbone appliqué au rouleau sur le parement. Compatible avec la plupart des revêtements utilisés dans le secteur du bâtiment, elle peut être recouverte par des peintures acryliques, polyurées et autres finitions de protection.
Spécifications techniques
| Durée de service | 30 ans |
| Densité de courant standard | 3 à 10 mA/m² |
| Densité de courant maximum | 35 mA/m² |
| Résistance au feu | DIN EN 11925-2-2020, classe D |
| Résistance climatique | EN 13687-1 / EN 1504-2 |
Principaux avantages
Application directe sur le béton sans forage ni mortier de recouvrement
Solution non invasive et rapide à mettre en œuvre
Compatible avec le maintien en exploitation de l'ouvrage pendant les travaux
Aucun poids supplémentaire significatif ajouté à la structure
Compatible avec la majorité des revêtements de finition du bâtiment
Durée de service attendue supérieure à 30 ans
Applications
Structures présentant un faible enrobage (à partir de 15 mm)
Traitement des niveaux de corrosion modérés
Applications types : façades, sous-faces, conques et autres parements accessibles et peu endommagés
Télécharger la fiche technique
Pourquoi choisir les systèmes anodiques BlueSpine ?
P1
Arrêt durable de la corrosion des armatures
P2
Adaptation du système anodique à chaque configuration
P3
Facilité d'installation et gain de temps
P4
Performance constante sur toute la durée de service
P5
Économie globale du chantier
P6
Fabrication française
Dans la gamme BlueSpine
Les systèmes anodiques s’intègrent dans un écosystème complet.
Automate BSCP-100
Le BSCP-100 génère et régule le courant de protection distribué sur les systèmes anodiques. Il assure le pilotage par zones indépendantes, le monitoring en temps réel et la génération automatisée des rapports de performance normatifs.
→ Découvrir l’automate BSCP-100
Neurona : supervision
→ Découvrir Neurona
Q-Box : contrôle qualité
La Q-Box BlueSpine est l’outil de contrôle qualité multi-mesure utilisé lors de la mise en service : vérification de la continuité électrique du chapelet, injection de courant zone par zone, mise en service de l’installation.
→ Découvrir la Q-Box
FAQ
Vos questions, nos réponses
Comment choisir entre anodes discrètes, rubans et peinture électro-conductrice ?
Le choix dépend de la géométrie de l’ouvrage, de la densité de ferraillage, du niveau de corrosion et des contraintes d’exploitation. De manière générale, les anodes discrètes sont privilégiées sur les éléments linéiques ou épais, où elles permettent d’atteindre le cœur de la structure et les nappes les plus profondes via un forage. Les rubans et la peinture électro-conductrice sont plus adaptés aux éléments surfaciques comme les balcons ou les tabliers de pont. Le dimensionnement précis est réalisé par un bureau d’études spécialisé dont les ingénieurs sont certifiés auprès de la norme EN ISO 15257 ou équivalent international.
Une anode discrète en titane coûte-t-elle plus cher qu'une anode discrète en zinc à l'échelle d'un projet ?
Non. En présence de chlorures, le besoin en courant de protection est élevé (10 à 20 mA/m² d’acier selon la norme EN ISO 12696). Une anode galvanique en zinc débite peu : pour atteindre la même capacité totale qu’une installation titane, il en faut environ quatre fois plus, donc quatre fois plus de forages, quatre fois plus de matériel à approvisionner, et un coût de pose qui s’envole. Le titane reste à la fois plus durable et plus économique sur le coût global du projet.
Combien de temps dure la mise en œuvre d'un système anodique ?
La durée dépend de la configuration de l’ouvrage, du nombre de zones anodiques et du format retenu. BlueSpine a conçu son matériel pour faciliter la mise en œuvre de ses systèmes anodiques. La pose des anodes discrètes est rapide grâce au pré-câblage usine et au raccordement par sertissage, et l’application de la peinture électro-conductrice suit les délais d’un chantier de peinture industrielle.
Vous avez un projet de protection cathodique par courant imposé ?
Transmettez-nous les éléments disponibles sur l’ouvrage (géométrie, état de corrosion, rapport de diagnostic si disponible) et notre équipe technique vous orientera vers le système anodique adapté à votre configuration.
