Automate de protection cathodique modulable BSCP-100 : pilotage et supervision à distance
Modulable
Interface Full Web
Conforme EN ISO 12696
IP66
IK10
L’automate BSCP-100 fournit le courant de protection des systèmes de protection cathodique à courant imposé. Il surveille l’installation en temps réel et régule automatiquement chaque zone anodique tout au long de la durée de service de l’installation. Son module de communication embarqué permet le pilotage à distance, l’archivage des données et la génération automatisée des rapports normatifs. Conforme aux normes EN ISO 12696, EN ISO 15257 et NACE SP0290, il est accessible depuis une interface Full Web sans logiciel à installer.
Demander un devis
BSCP-100
Le cerveau de votre installation pour piloter et réguler la protection cathodique

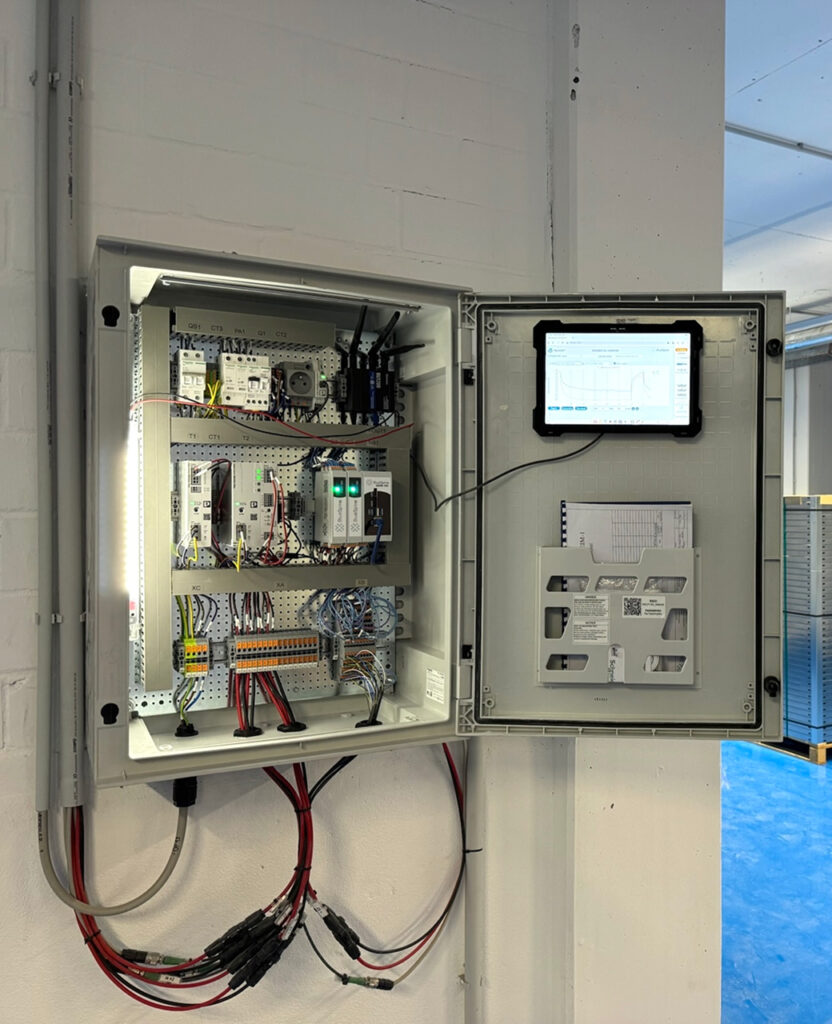

Le BSCP-100 est un automate de protection cathodique conçu pour générer, distribuer et réguler le courant de protection d’une installation de protection cathodique à courant imposé (PCCI). Il pilote plusieurs zones anodiques indépendantes pour stopper l’activité de corrosion des armatures du béton armé. Le nombre de zones est adapté au dimensionnement du projet.
L’automate mesure en continu les mesures issues des électrodes de référence et des sondes de dépolarisation installées sur l’ouvrage. À partir de ces données, il ajuste automatiquement le courant délivré à chaque zone anodique afin de maintenir les critères de protection définis.
Le système assure également une surveillance permanente de l’installation. En cas de dérive des paramètres, d’ouverture de coffret ou d’anomalie de fonctionnement, une alerte est générée en temps réel.
Le pilotage de l’installation, la consultation des mesures et l’accès aux données s’effectuent à distance depuis n’importe quel navigateur web.
En savoir plus sur la protection cathodique à courant imposé
SCHÉMA DE FONCTIONNEMENT
Aperçu technique du système de protection cathodique
Les fonctionnalités intégrées de l'automate de protection cathodique BSCP-100
Alimentation et régulation multi-zones
L’automate de protection cathodique BSCP-100 génère et distribue le courant de protection sur plusieurs zones anodiques indépendantes. Chaque zone est régulée séparément en fonction des mesures de potentiel relevées en temps réel.
Mesure de potentiel haute précision
Le BSCP-100 intègre un système de mesure haute précision (± 1 mV sur une plage de ± 3 V) avec une impédance supérieure à 1 GΩ. Les voies de mesure associées aux électrodes de référence et aux sondes de dépolarisation sont dimensionnées selon la configuration du projet.
Pilotage Full Web et supervision

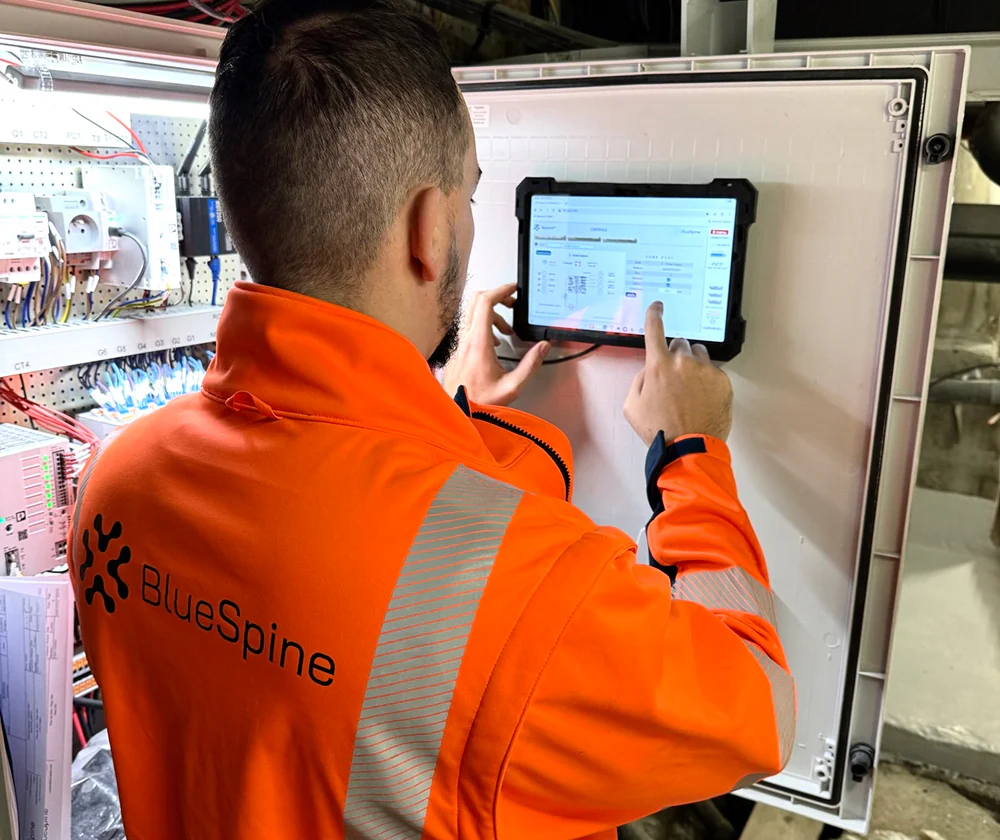

Accédez à votre installation de protection cathodique depuis n’importe quel navigateur web. Consultez les mesures en temps réel, pilotez les zones anodiques à distance et bénéficiez d’un archivage continu des données.
Infrastructure sécurisée
Les données sont hébergées en France et intégralement chiffrées. Le système intègre des mécanismes de détection d’intrusion, d’autodiagnostic et d’alerte en temps réel en cas d’anomalie, d’ouverture de coffret ou de fin de vie d’un parafoudre.
Caractéristiques techniques du BSCP-100
| Zones anodiques | Modulable, dimensionné selon le projet |
|---|---|
| Courant de protection | 10 mA à 3 A · Précision ±1 mA |
| Mesures de potentiel | Précision ±1 mV sur ±3 V · Impédance > 1 GΩ |
| Protection coffret | IP66 (EN 60529) · IK10 (EN 62262) |
| Versions coffret | Polyester renforcé ou Acier inoxydable |
| Température d'utilisation | -20°C à +60°C |
| Conformité normative | EN ISO 12696 · NACE SP0290 |
Les avantages de l'automate de protection cathodique BSCP-100 pour votre installation
Conformité normative intégrée
Le BSCP-100 est conforme EN ISO 12696 et NACE SP0290. Il génère des rapports de performance de l’installation, validés par un ingénieur certifié EN ISO 15257 et transmissibles au maître d’ouvrage pour le suivi de conformité.
Installation rapide
Le BSCP-100 est conçu pour une mise en œuvre sur le terrain sans équipement annexe :
- coffret précâblé offrant un raccordement direct et sans ouvertures ;
- passe-câble intégré étanche à double membrane ;
- régulation thermique et gestion de l’humidité ;
- module de communication embarqué qui permet une mise en service immédiate du monitoring.
Robustesse terrain
L’automate résiste aux chocs, aux vibrations, à l’humidité et aux variations de température grâce à son coffret IP66 (EN 60529) et IK10 (EN 62262), ainsi que son enrobage élastomère et thermoconducteur. Il est disponible en version polyester renforcé ou acier inoxydable selon l’environnement d’installation.
Souveraineté des données
Toutes les données de l’installation sont hébergées sur des serveurs en France, chiffrées intégralement et protégées par un système de détection d’intrusion (IDS). L’électronique de puissance du BSCP-100 est elle aussi conçue et fabriquée par BlueSpine en France, à partir de composants européens. Pour les maîtres d’ouvrage publics, collectivités et opérateurs d’infrastructures sensibles, c’est un argument de conformité et un atout décisif pour les appels d’offres.
Modularité et évolutivité
L’architecture interne du BSCP-100 repose sur des générateurs enfichables et remplaçables individuellement sans démontage de l’automate. Cette modularité ouvre deux gains opérationnels. Côté chantier, l’automate peut être mis en service progressivement, au fur et à mesure du raccordement des zones, sans ajout ni remplacement de matériel. Les voies non utilisées restent disponibles pour les zones à venir. Côté exploitation, la maintenance et les évolutions matérielles se font de manière ciblée tout au long des 50 ans de durée de service sans redéploiement global du système.
Supervision prédictive

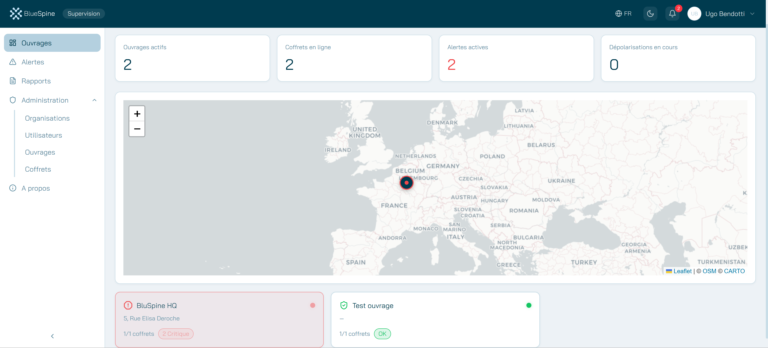

Plusieurs BSCP-100 sont supervisables depuis une interface Full Web unique, ce qui permet à l’exploitant de piloter l’ensemble de son parc d’ouvrages depuis un seul tableau de bord. L’automate intègre par ailleurs un autodiagnostic continu qui alerte en temps réel sur la fin de vie d’un parafoudre, la dérive d’un capteur, une tentative d’intrusion ou l’ouverture d’un coffret. Cette logique permet d’organiser la maintenance avant la défaillance et de cibler les interventions plutôt que de subir un cycle d’inspections systématiques.
Dans la gamme BlueSpine
L’automate BSCP-100 s’intègre dans un écosystème complet.
Neurona : la plateforme de supervision à distance
La plateforme Neurona assure le monitoring à distance de vos installations de protection cathodique équipées du BSCP-100 : consultation des données en temps réel, alertes, archivage et supervision centralisée du parc d’ouvrages depuis un accès unique.
→ Découvrir Neurona

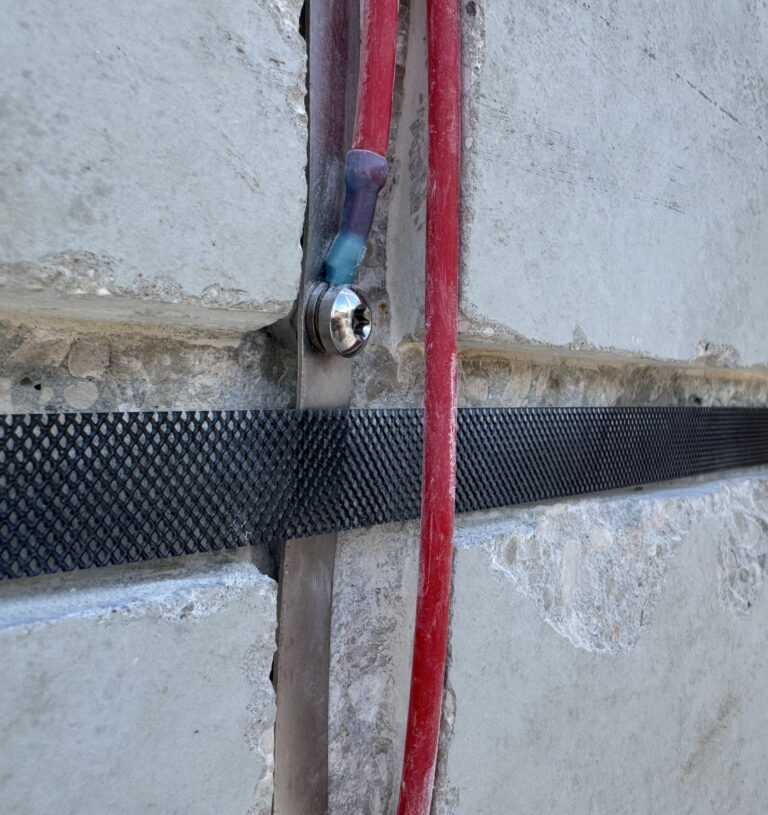

Systèmes anodiques
BlueSpine propose les systèmes anodiques compatibles avec le BSCP-100 pour chaque type d’application et d’ouvrage : anodes en titane MMO, revêtement électroconducteur en carbone, ou anodes galvaniques zinc.
→ Découvrir les systèmes anodiques

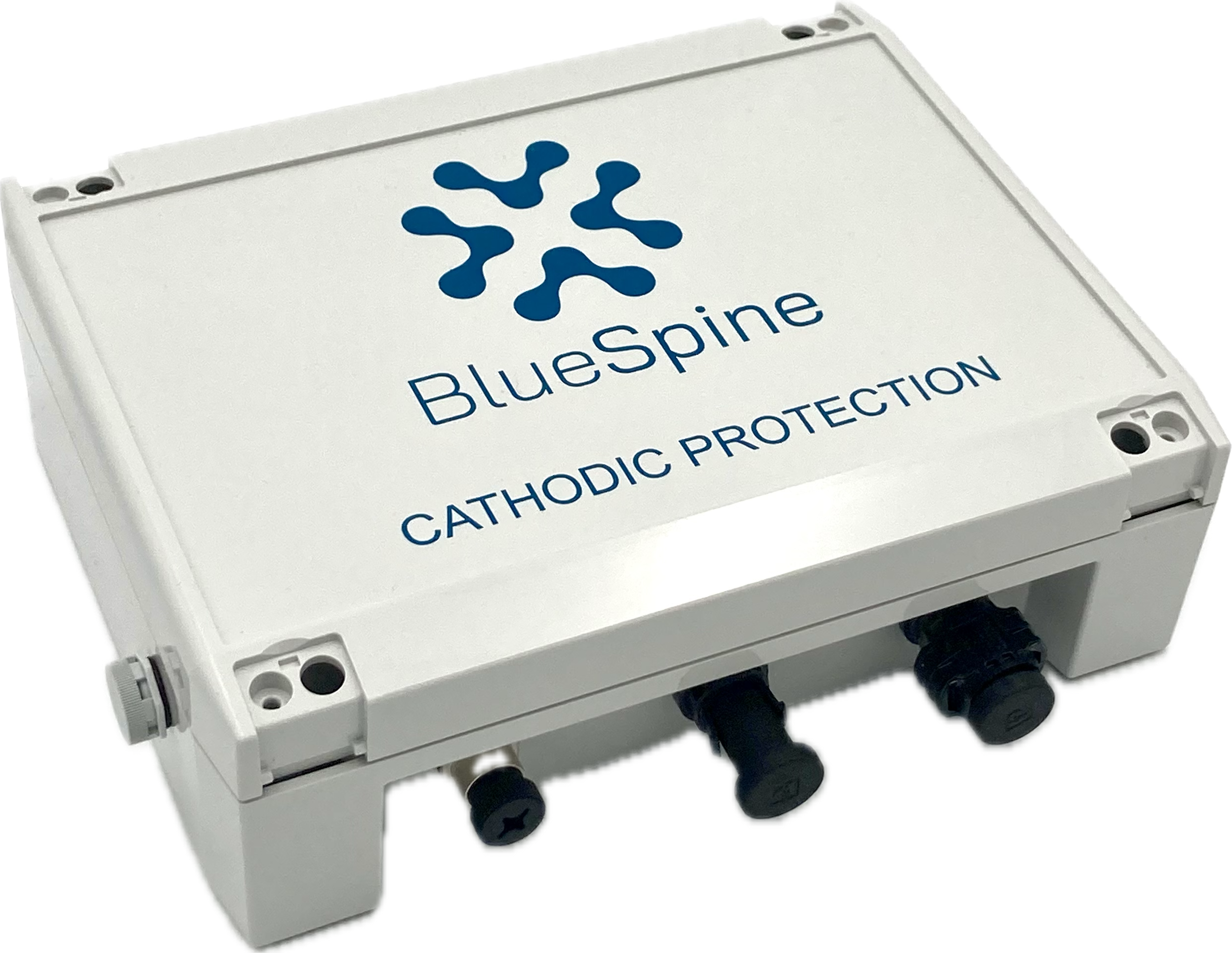

Boîtier de diagnostic
Avant l’installation d’un système de protection cathodique, la campagne de diagnostic définit les zones à traiter et dimensionne le système. Le module de potentiel du boîtier de diagnostic BlueSpine produit les cartographies de potentiel et de gradient nécessaires au dimensionnement du BSCP-100.
→ Découvrir le boîtier de diagnostic
FAQ
Vos questions, nos réponses
1. Est-il possible de superviser plusieurs BSCP-100 depuis une seule interface ?
Oui. L’interface Full Web permet de superviser plusieurs automates depuis un accès unique. Combiné à la plateforme Neurona, le BSCP-100 s’intègre dans une supervision centralisée de l’ensemble du parc d’ouvrages.
2. L’automate BSCP-100 est-il compatible avec un environnement isolé, sans raccordement électrique ?
Non, ça dépend du contexte. Sur des ouvrages faiblement contaminés, le galvanique est souvent plus économique à l’investissement initial. Mais sur des ouvrages à forte teneur en chlorures ou à grande surface d’acier, la quantité d’anodes Zn nécessaires pour fournir le courant de protection devient considérable — multiplication des forages, charge sur l’ouvrage, coût global qui s’envole. Le courant imposé permet alors de régler finement le débit avec un générateur, pour une fraction de la quantité d’anodes et un coût total plus maîtrisé. C’est précisément l’analyse technique préalable qui permet d’arbitrer entre les deux familles, sur des bases objectives.
3. Le BSCP-100 est-il adapté à un système de protection cathodique par courant galvanique ?
Non, ça dépend du contexte. Sur des ouvrages faiblement contaminés, le galvanique est souvent plus économique à l’investissement initial. Mais sur des ouvrages à forte teneur en chlorures ou à grande surface d’acier, la quantité d’anodes Zn nécessaires pour fournir le courant de protection devient considérable — multiplication des forages, charge sur l’ouvrage, coût global qui s’envole. Le courant imposé permet alors de régler finement le débit avec un générateur, pour une fraction de la quantité d’anodes et un coût total plus maîtrisé. C’est précisément l’analyse technique préalable qui permet d’arbitrer entre les deux familles, sur des bases objectives.
4. Un système de protection cathodique à dimensionner ?
Non, ça dépend du contexte. Sur des ouvrages faiblement contaminés, le galvanique est souvent plus économique à l’investissement initial. Mais sur des ouvrages à forte teneur en chlorures ou à grande surface d’acier, la quantité d’anodes Zn nécessaires pour fournir le courant de protection devient considérable — multiplication des forages, charge sur l’ouvrage, coût global qui s’envole. Le courant imposé permet alors de régler finement le débit avec un générateur, pour une fraction de la quantité d’anodes et un coût total plus maîtrisé. C’est précisément l’analyse technique préalable qui permet d’arbitrer entre les deux familles, sur des bases objectives.
Un système de protection cathodique à dimensionner ?
Le BSCP-100 s’intègre dans une démarche complète. Le dimensionnement du système (nombre de zones anodiques, courant de protection, nombre de voies de mesure) est défini à partir des conclusions du diagnostic corrosion. BlueSpine met à disposition son expertise technique pour accompagner les bureaux d’études dans la conception du système.
