Anodes sacrificielles : traitement de la corrosion par courant galvanique
BlueSpine propose deux familles d’anodes galvaniques pour protéger les armatures des structures en béton armé. Les anodes ligaturées assurent la pérennité des réparations localisées sur une période d’au moins 10 ans, sans alimentation extérieure ni câblage. Les anodes monitorées constituent un système de protection cathodique par courant galvanique (PCCG) à part entière, conforme aux normes EN ISO 12696 et NACE SP0290, pour les zones nécessitant une surveillance continue sur la durée de service.
Demander un devis
Anodes ligaturées
Pérenniser les réparations localisées sans alimentation ni câblage

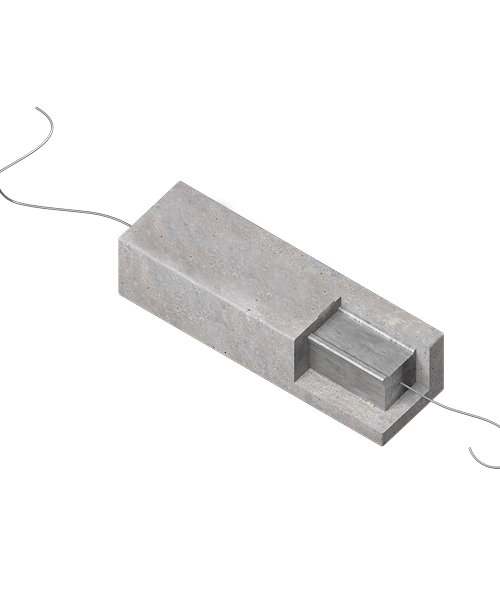

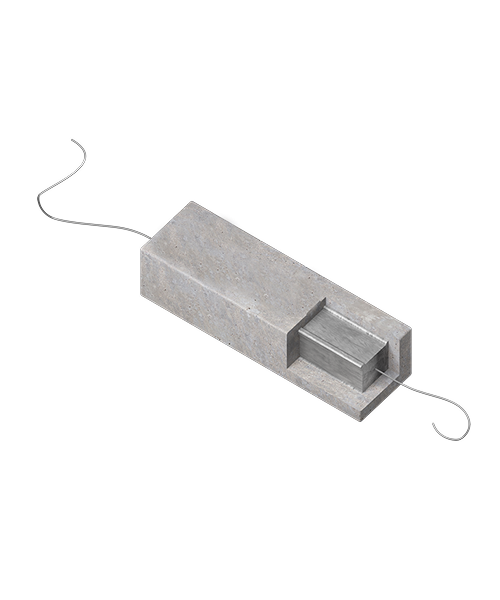

Les anodes ligaturées sont des anodes sacrificielles en zinc de haute pureté, à section hexagonale, pré-enrobées dans un mortier cimentaire à forte réserve alcaline. Elles se ligaturent directement aux armatures lors des réparations ponctuelles du béton, sans alimentation électrique ni câblage.
Conçues pour accompagner les reprises localisées, elles assurent la pérennité des réparations pendant au moins 10 ans en neutralisant le risque d’anode induite, mécanisme par lequel une réparation non protégée accélère la corrosion des zones adjacentes.
Principaux avantages
Protection active dès la mise en place dans le béton
Installation simple par ligaturage aux armatures
Aucune alimentation électrique ni câblage requis
Courant de démarrage élevé grâce à la section hexagonale
Prévention du phénomène d'anode induite et de la corrosion des zones adjacentes
Pérennisation des réparations localisées pendant au moins 10 ans
Applications
Réparations ponctuelles d'ouvrages en béton armé
Traitement des zones corrodées localisées
Protection des armatures adjacentes aux reprises de béton
Réparations localisées sur poutres, poteaux, sous-faces, balcons et autres structures en béton armé
| Caractéristique | Valeur |
|---|---|
| Masse zinc | 250 g |
| Capacité théorique | 820 A·h/kg |
| Mortier d’enrobage | Cimentaire à haute réserve alcaline |
| Résistivité mortier | < 10 Ω·m |
| Durée de service | Au moins 10 ans |
Télécharger la fiche technique
Anodes monitorées
Protection cathodique galvanique de zones, conforme aux normes EN ISO 12696 et NACE SP0290

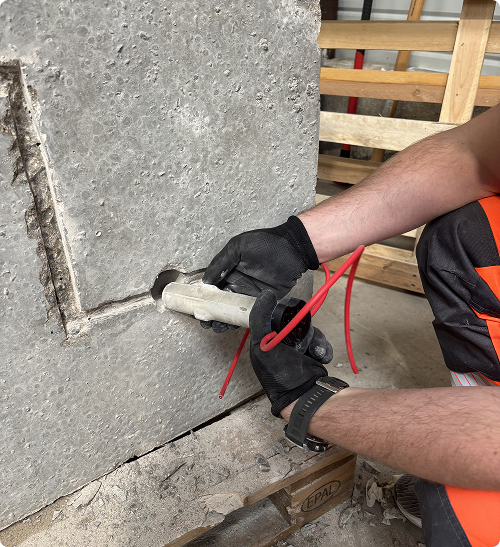

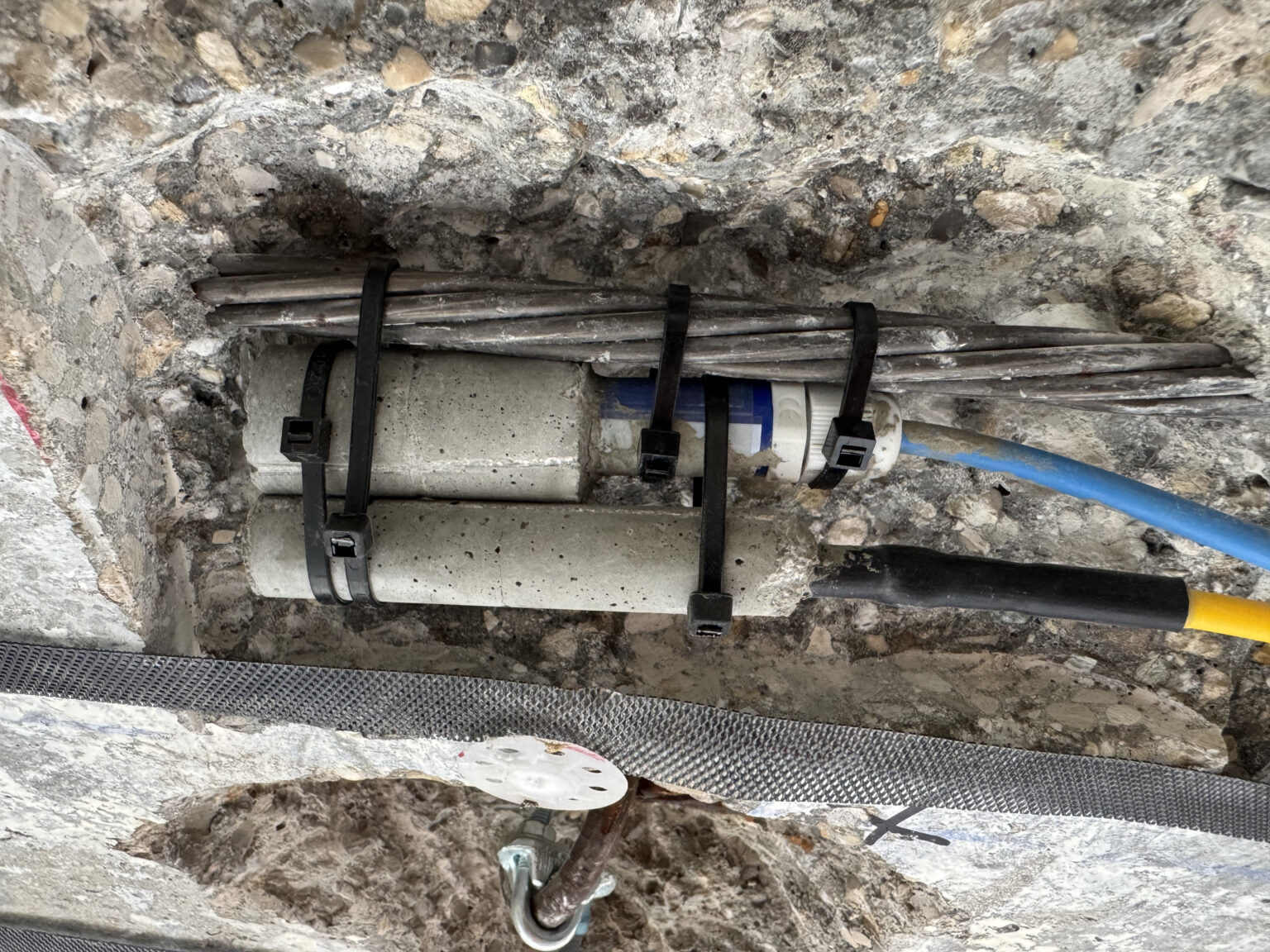

Les anodes monitorées BlueSpine sont des anodes sacrificielles en zinc activé par un pré-enrobage de mortier enrichi en lithium. Installées dans des forages et raccordées en chapelet au sein d’une même zone anodique, elles assurent la protection galvanique des armatures et permettent le suivi continu des performances du système.
Le monitoring est réalisé à l’aide d’électrodes de référence et de sondes de dépolarisation raccordées à un automate d’acquisition. Les données sont collectées à distance afin de vérifier en continu le niveau de protection des armatures, conformément aux exigences des normes EN ISO 12696 et NACE SP0290.
Principaux avantages
Protection galvanique des armatures corrodées
Monitoring continu des performances du système
Vérification à distance du niveau de protection des armatures
Acquisition automatisée des données de potentiel et de dépolarisation
Disponibles en plusieurs tailles pour adapter le grammage de zinc à la géométrie de l'ouvrage et à l'intensité de la corrosion
Conformité aux normes EN ISO 12696 et NACE SP0290
Durée de service démontrable sur 20 ans
Applications
Traitement des zones de corrosion diffuse par carbonatation
Protection cathodique galvanique monitorée des structures en béton armé
Suivi à long terme des performances du système de protection
Applications types : poutres, poteaux, voiles, sous-faces, arbalétriers et autres éléments en béton armé
| Caractéristique | Valeur |
|---|---|
| Activation mortier | Enrichi au lithium |
| Monitoring | Intégré |
| Durée de service | Au moins 20 ans |
| Température d’utilisation | − 10 °C à + 50 °C |
| Conformité | EN ISO 12696 / NACE SP0290 |
Télécharger la fiche technique
Pourquoi choisir les anodes sacrificielles BlueSpine ?
P1
Protection des armatures sans alimentation extérieure ni maintenance périodique
Le courant galvanique est généré par la réaction électrochimique naturelle entre le zinc et les armatures acier. Pas de raccordement au réseau, pas de câblage d'alimentation. La protection est active dès la mise en place dans le béton.
P2
Pérennité des réparations localisées sur au moins 10 ans
En accompagnant les reprises localisées, les anodes ligaturées permettent la pérennité des réparations de la structure sur au moins 10 ans. Elles neutralisent le risque d'anode induite et ralentissent significativement la progression de la corrosion résiduelle au droit des zones traitées.
P3
Adaptation du niveau de protection aux besoins de l'ouvrage
Les anodes ligaturées répondent aux besoins de tenue des réparations sur des zones localisées, sans câblage ni forage dédié. Les anodes monitorées constituent un système de protection à plus long terme. Elles offrent une surveillance continue conforme aux normes pour les projets où la traçabilité de la protection est requise par le maître d'ouvrage.
P4
Maîtrise de la corrosion active sur la durée
Les anodes monitorées maîtrisent la corrosion active et préviennent l’apparition de nouveaux sites sur la durée de service. Le suivi continu des paramètres de protection garantit la conformité avec les exigences normatives et permet d’anticiper toute dérive avant qu’elle n’affecte la structure.
Dans la gamme BlueSpine
Les anodes galvaniques s’intègrent dans un écosystème complet.
Neurona : supervision à distance
La plateforme Neurona assure la supervision à distance des installations monitorées : consultation en temps réel des données de protection, gestion des alertes, archivage et supervision centralisée d’un parc d’ouvrages depuis un accès unique.
→ Découvrir Neurona
Capteurs de mesure
Les capteurs BlueSpine (électrodes de référence et sondes de dépolarisation) s’intègrent dans les zones anodiques pour mesurer en continu les potentiels de protection. Leur nombre et leur positionnement sont définis lors du dimensionnement du système.
→ Découvrir les capteurs
Q-Box : contrôle qualité
La Q-Box BlueSpine est l’outil de contrôle qualité multi-mesure utilisé lors de la mise œuvre et de la mise en service provisoire de l’installation.
→ Découvrir la Q-Box
FAQ
Vos questions, nos réponses
Quelle est la différence entre les anodes ligaturées et les anodes monitorées ?
Les anodes ligaturées sont conçues pour accompagner les réparations localisées et en assurer la pérennité sur le long terme. Les anodes monitorées constituent un système de protection cathodique galvanique à part entière : le monitoring intégré permet de vérifier en continu le niveau de protection et de produire la documentation requise par les normes de protection cathodique en vigueur. Cette traçabilité garantit une plus grande fiabilité et une durée de service démontrable sur 20 ans, là où les anodes ligaturées interviennent sur des horizons de 10 ans sans supervision.
D’autre part, si les anodes ligaturées, comme leur nom l’indique, sont disposées dans les réparations uniquement, les anodes monitorées peuvent être disposées dans des forages à l’extérieur des réparations. Cette disposition, davantage généralisée, permet de prévenir l’apparition de nouveaux foyers de corrosion et épargne de nouvelles campagnes de réparation au gestionnaire d’ouvrage.
La conception du système nécessite-t-elle un bureau d'études spécialisé ?
Oui. Le dimensionnement (nombre d’anodes, espacement, grammage, définition des zones anodiques) est réalisé par un bureau d’études ou un ingénieur certifié conformément à la norme EN ISO 15257 ou équivalent international. BlueSpine met à disposition les fiches techniques, les caractéristiques électrochimiques et les données nécessaires à la conception du système.
Quel est l'intérêt économique d'intégrer des anodes lors des réparations ?
Une réparation sans protection cathodique présente un risque de récidive élevé : le phénomène d’anode induite dégrade la zone réparée en moins de 5 ans. L’intégration d’anodes lors de la réparation prolonge significativement la durée de service de l’intervention et réduit la fréquence des cycles de réparation sur le long terme. Le surcoût à la pose est généralement faible rapporté au coût global du cycle de vie de l’ouvrage.
Échangez avec un expert BlueSpine
Lecture des cartographies, interprétation des résultats, orientation des investigations complémentaires : les experts BlueSpine accompagnent les bureaux d’études et diagnostiqueurs dans l’analyse des pathologies de corrosion sur les ouvrages en béton armé.
Discuter avec un expert
